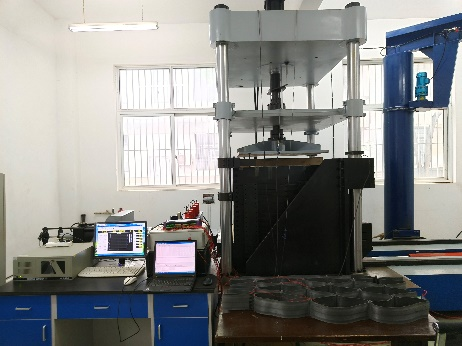

适用于于模拟填土工程试样在垂直和水平荷载作用下产生的形变，适用于格室、格栅等大尺寸原型加筋材料。主要技术指标为：最大法向加载力400kN，最大水平力±200kN；剪切速率范围0~30.0mm/min，最大剪切位移可达到300mm。剪切盒内部尺寸（长×宽×高）1200mm×1000mm×200mm其中，上剪切盒采用分层叠环式结构，叠环之间使用滚针排消除摩擦，叠环上下共12件，每层叠环高度为50mm，最底层叠环预留土工布或格栅出口。本试验系统的优越性主要表现在：较大的剪切盒可减少试样的尺寸效应，同时数据处理系统可在试验过程中实时显示试验全过程试验数据及图形。剪切盒是由12层叠环组成，且叠环之间有多组滚动针排，当进行剪切试验时，下剪切盒受到水平荷载会产生剪切位移可带动叠环产生水平滑移。
